Durch die Weiterentwicklung von Drohnen und Kameras hat sich die thermografische Inspektion bei Solar-Bestandsanlagen als effektives Analyseverfahren etabliert.
Über die
Thermografie
Photovoltaik Thermografie
Die Infrarotaufnahmen machen Fehler sichtbar, die optisch kaum erkennbar und technisch nur sehr aufwendig messbar sind. Für PV-Anlagen liefert diese Untersuchungstechnik wertvolle Erkenntnisse über den technischen Zustand der Anlage, sowie performance- und sicherheitsrelevante Fehler.
Für Ihre Photovoltaik-Anlage bieten wir Ihnen ein flexibles Full-Service Paket, das je nach Ihren Wünschen und den technischen Spezifikationen Ihrer PV-Anlage modular zusammengestellt werden kann.
Dabei halten wir uns streng an die relevanten Normen, um sowohl belastbare Ergebnisse zu erzielen als auch eine Grundlage für nachfolgende Garantieprozesse oder die benötigte Instandsetzung zu generieren.
Wann ist eine Photovoltaik Thermografie Untersuchung sinnvoll?
Bei Abnahme der Leistungsfähigkeit Ihrer Anlage und zur Überprüfung Ihrer Module

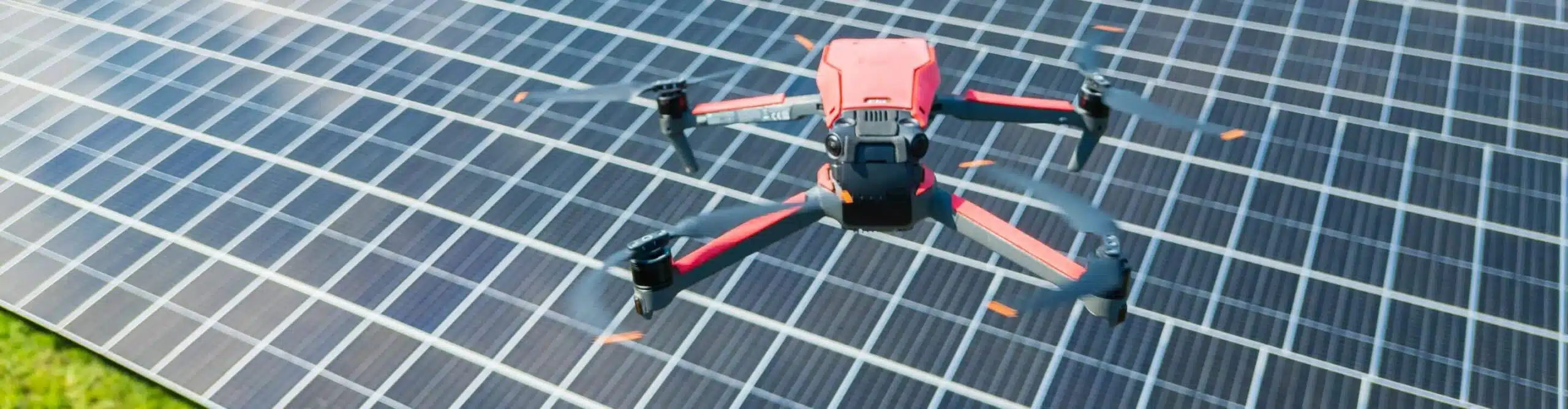

Eine Photovoltaik Thermografie Inspektion mittels Drohne nutzt Infrarotbilder, um Defekte in Ihren Photovoltaik-Modulen aufzudecken, die sonst nicht zu erkennen wären. In der KI-gestützten Thermografie-Analyse werden alle Auffälligkeiten nach Fehlerbild und Ausprägung kategorisiert und können gemäß den Belegungsplänen exakt der jeweiligen Position „Reihe / Tisch / Modul“ zugeordnet werden.
Wenn Sie vorzeitig Fehler erkennen und den Lebenszyklus Ihrer Module verbessern möchten
Eine Thermografie-PV-Auswertung liefert wertvolle Informationen über den technischen Zustand der Anlage sowie über leistungs- und sicherheitsrelevante Fehler. So können Sie beispielsweise durch Verbindungsfehler entstandene defekte Zellstränge ermitteln und langfristig hohe Leistungsverluste vermeiden.
Zur Überprüfung der Module bei der Anschaffung einer PV-Anlage
Wenn Sie Informationen für den Verkauf Ihrer Anlage benötigen
Unsere umfassende Thermografie-Inspektion liefert alle Informationen, die Sie als Käufer*in oder Verkäufer*in benötigen, um sich ein Bild über den technischen Zustand der Solarmodule zu machen. Eine begleitende Analyse und Bewertung der Auffälligkeiten befähigt den Käufer, sein Kaufpreisangebot entsprechend anzupassen. Der Verkäufer kann vor dem Verkauf gezielt relevante Reparaturen vornehmen und dokumentieren lassen, um insgesamt einen besseren Kaufpreis zu erzielen.
Wenn die Gewährleistung Ihres Generalunternehmers oder die Garantien der Komponenten ablaufen
Wir halten uns strikt an die einschlägigen Normen, um zuverlässige Ergebnisse zu erzielen und eine Grundlage für spätere Gewährleistungsprozesse oder erforderliche Reparaturen zu schaffen.
Kontakt
Sprechen Sie mit unseren Spezialist*innen über Ihre Ideen zur Thermografie-Untersuchung.
Anomalien und Fehlermuster, die durch Thermografie Untersuchungen erkannt werden können
Zellschäden und Hotspots
Photovoltaik Thermografie – Zellrisse und Zellbrüche können zu inaktiven Zellbereichen und dadurch zu einer reduzierten Modulleistung führen. Hotspots führen zu starken thermischen Belastungen des Moduls, wodurch Ausfälle oder sogar Brandgefahr entstehen. Leistungsverluste bis zu 10% sind die Regel.
Defekte Zellenstränge
Dies geschieht durch einzelne inaktive Zellen, Anschlussfehler oder den Ausfall von Bypass-Dioden. Inaktive Zellstränge werden durch Temperaturunterschiede der in Reihe verschalteten Zellen innerhalb eines Moduls sichtbar. Dies führt zu Leistungsverlusten von 30 bis 60 % pro Modul.
Potenzial-induzierter Abbau
PID ist ein Effekt, der zu schleichenden Leistungseinbußen führt, die nach einigen Jahren 30 % und mehr Verlust ausmachen können. Bei Thermografie-Aufnahmen wird PID vor allem durch gesteigerte Temperaturen der Zellen im Randbereich eines Moduls sichtbar.
Was zeichnet unsere Thermografie Untersuchung aus?
Full-Service-Paket besonders geeignet für große Projekte
Interdisziplinäres Expert*innen-Team
Unser erfahrenes Expert*innen-Team setzt sich aus Fachleuten verschiedener Bereiche zusammen: versierte Pilot*innen bedienen Drohnen mit hochauflösenden Kameras. Ausgebildete Thermograph*innen analysieren die Bilder und identifizieren die thermischen Auffälligkeiten und Fehlerbilder. Und erfahrene Photovoltaik-Profis analysieren und bewerten die erhobenen Daten und liefern entsprechende Lösungsvorschläge. Zusammen sorgen sie mit modernster Technologie für absolute Thermografie-Exzellenz.
Umfassende Analyse mit Bewertung und Lösungsvorschlägen
Von unseren Photovoltaik-Expert*innen erhalten Sie eine fundierte Analyse und Bewertung der Thermografie-Aufnahmen. Sie gewinnen so ein umfassendes Bild der thermografischen Situation der Anlage. Wir zeigen performance- und sicherheitsrelevante Auffälligkeiten auf und entwickeln darüber hinaus entsprechende Instandsetzungskonzepte inklusive der benötigten Berechnungen zur Wirtschaftlichkeit.
Entdecken Sie unser Leistungsspektrum für die thermografische Inspektion Ihrer Anlage
Thermografische Bilder
Thermografische Aufnahme des definierten Modulfeldes
Umfassender Bericht mit allen Abnormitäten und Beispielbildern
Modulgenaue Darstellung aller Anomalien in einem Übersichtsplan
Tabellarische Darstellung mit allen thermischen Anomalien im Modulfeld
Analyse und technisches Lösungskonzept
Analyse und Bewertung aller thermischen Anomalien
Darstellung der wirtschaftlichen und sicherheitsrelevanten Auswirkungen der Anomalien
Erarbeitung eines Grobkonzepts für die Reparaturarbeiten, inkl. Kostenschätzung
Berechnung der Wirtschaftlichkeit der Reparaturmaßnahmen
Dokumentation und Präsentation der Ergebnisse
